Графические изображения схем

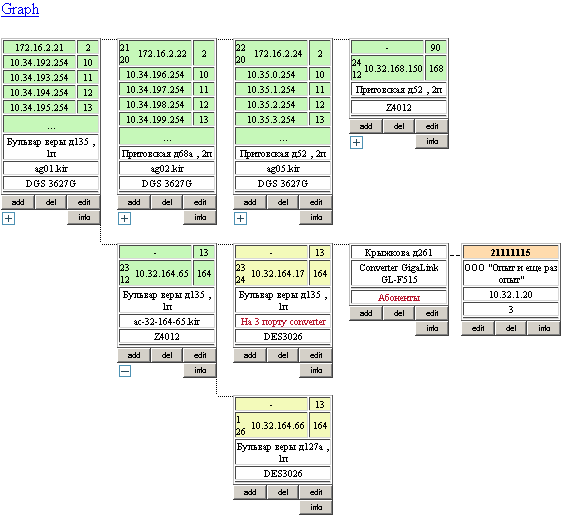

Любую схему сети можно отобразить в графическом виде при нажатии ссылки "Graph" на схеме. Схема преобразуется в формат DOT пакета Graphviz - инструмента для построения графов. Полученный файл обрабатывается с помощью программы neato, одной из программ Graphviz, предназначенной для построения ненаправленных графов.

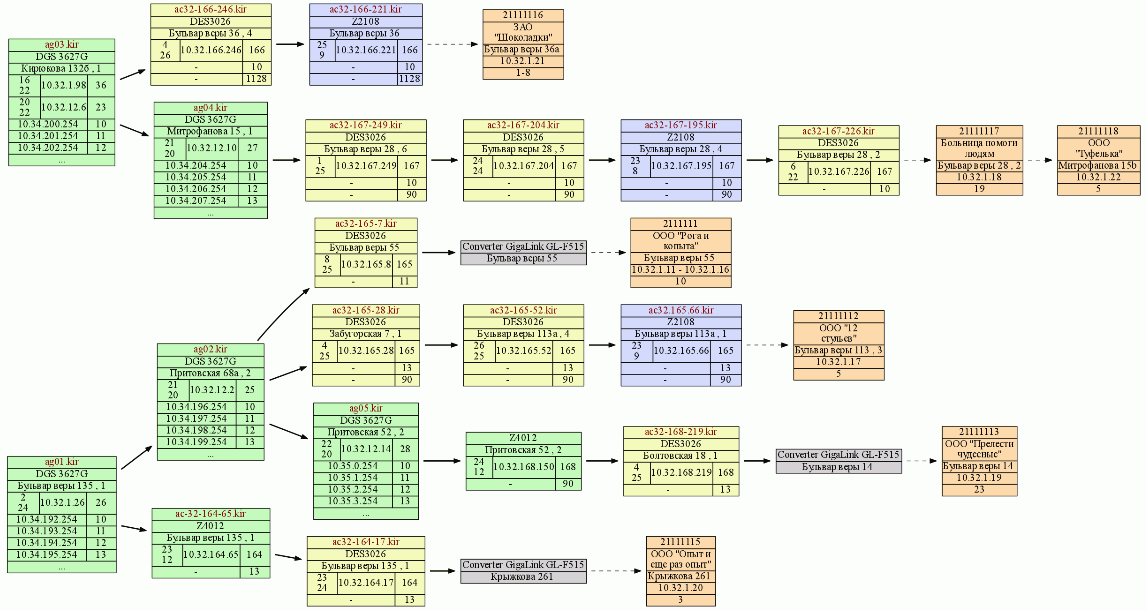

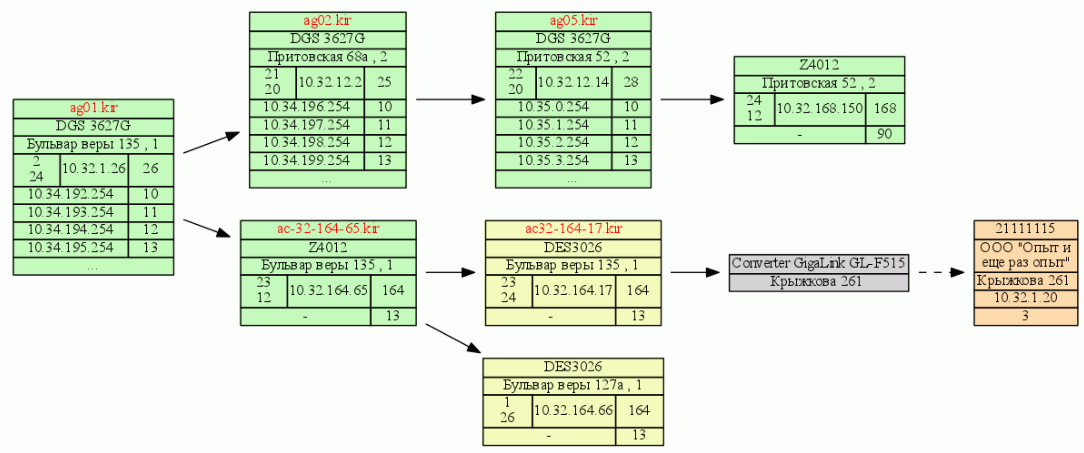

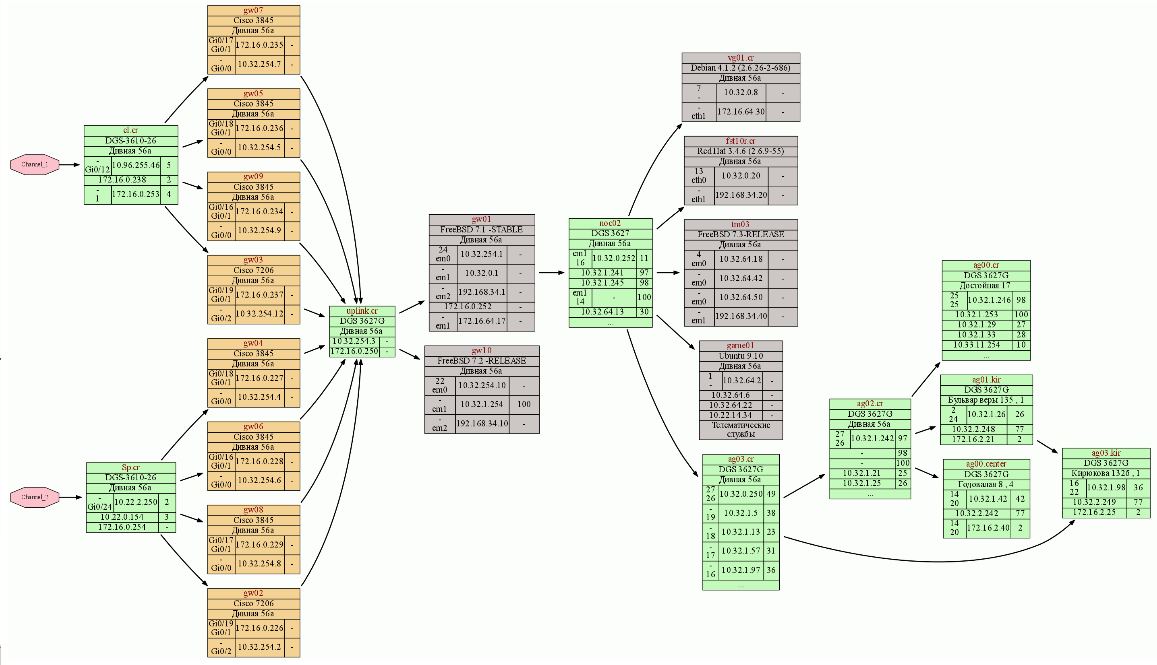

Графические изображения схем:
