Добавление узла

Оглавление АдминистрированиеУзел ⇒ Добавление узла

1. Выберите необходимый район, в который необходимо добавить узел и нажмите кнопку "Раскрыть". По нажатию кнопки "ОК" отображаются только агрегирующие узлы.

2. Нажмите кнопку "add" на форме узла, от которого будет добавлен новый узел. По нажатию кнопки "add" доступна также форма  добавления абонента.

3. Заполните необходимые поля и нажмите кнопку добавить.

Добавить коммутатор, сервер, сетевое оборудование (принтер, медиаконвертер, web-камера и др.) в NetK

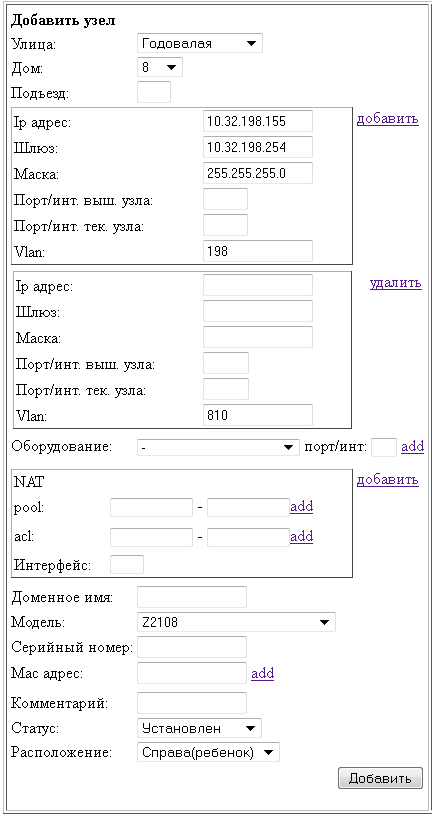

При нажатии ссылки "добавить", которая располагается рядом с полем ip-адрес, будет доступен дополнительный блок с полями "ip-адрес", "шлюз", "маска" и т.д., который можно удалить, нажав соответствующую ссылку "удалить". Аналогично можно добавить дополнительный блок с информацией об оборудовании, NAT и мак-адресе узла.

Новый узел можно создать либо непосредственно от текущего узла (поле Расположение - значение Справа(ребенок)), либо параллельно узлу (поле Расположение - значение Ниже(брат)).

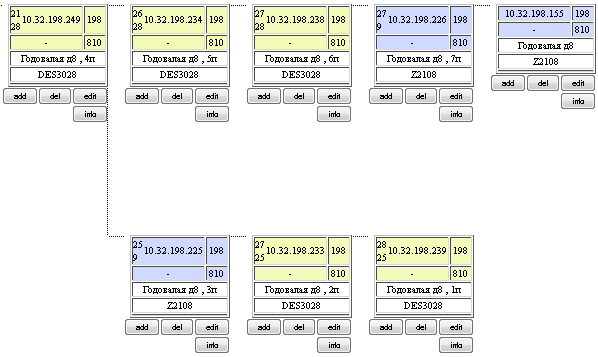

Например, добавим к узлу с ip-адресом 10.32.198.226 новый узел с ip-адресом 10.32.198.155 в режиме "Справа(ребенок)". На форме узла с ip-адресом 10.32.198.226 нажимаем кнопку "edit", заполняем реквизиты нового узла. Значение поле "Расположение" оставляем по-умолчанию - Справа(ребенок). Нажимаем кнопку "Добавить". Результат:

Рисование топологии сети на схеме в программе NetK

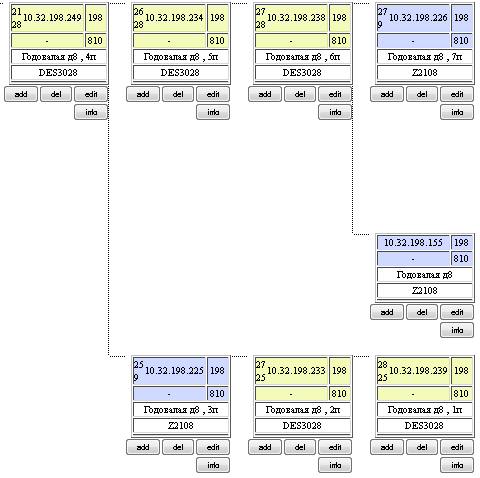

Результат значения поля "Расположение" - Ниже(брат):

Рисование топологии сети на схеме NetK
