Перемещение узла

Оглавление АдминистрированиеУзел ⇒ Перемещение узла

Перемещение узла доступно в пределах одного района.

Внимание! Перемещение затрагивает всю ветку, которая располагается от текущего узла.

1. Нажмите кнопку "edit" на форме узла, ветку от которого необходимо переместить.

При нажатии кнопки "edit", также,  доступна форма редактирования узла.

Редактирование узла (коммутатора) на схеме сети в NetK - программа для рисования, отображения топологии сети

2. При перемещении ветки можно:

1) поиском находить узел, после которого необходимо вставить ветку. В данном режиме ветку можно перемещать в любое место в пределах одного района.

2) менять местами смежные параллельные на схеме ветки.



2.1. Поиском найдите узел, после которого необходимо вставить текущую ветку и нажмите кнопку Переместить.



Перемещение ветки в NetK

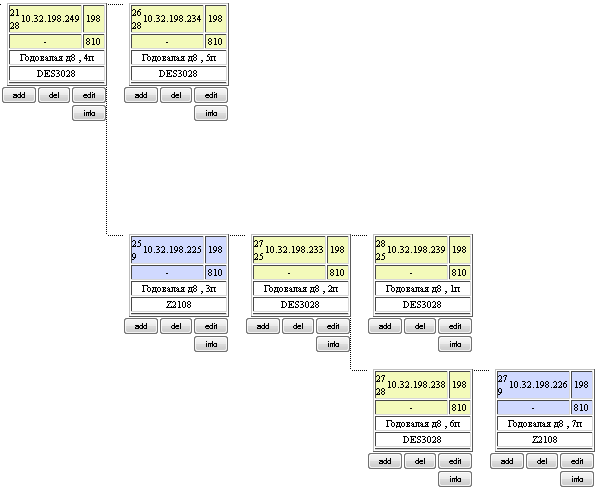

Например, переместим ветку от узла с ip-адресом 10.32.198.238 к узлу с ip-адресом 10.32.198.233. Нажимаем кнопку "edit" на форме узла с ip-адресом 10.32.198.238:

Пример. Переместим ветку от узла с ip-адресом 10.32.198.238 к узлу с ip-адресом 10.32.198.233. Нажимаем кнопку "edit" на форме узла с ip-адресом 10.32.198.238



В поле "ip-адрес" указываем 10.32.198.233 и нажимаем кнопку "Поиск".  Если узел найдет, то будет доступна кнопка "Переместить":

Перемещение узла на схеме в программе NetK

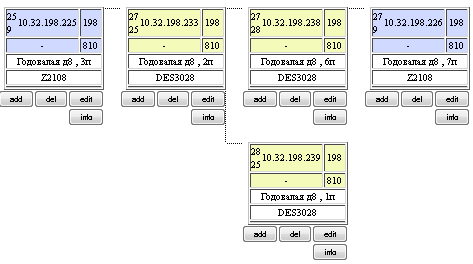

Результат:

Перемещение коммутатора на схеме в NetK

2.2 Если необходимо поменять смежные параллельные на схеме ветки местами, то нажмите кнопку "Переместить ветку вниз" или "Переместить ветку вверх", которые отображаются при наличии "параллельных" веток.

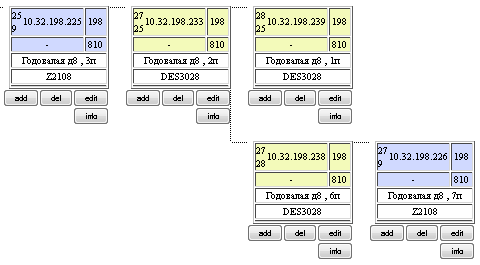

Например, переместим ветку с ip-адресом 10.32.198.238 вверх (поменяем местами с узлом 10.32.198.239):

NetK. Перемещение сети на схеме

Нажимаем кнопку "Edit" на форме узла с ip-адресом 10.32.198.238, далее "Переместить ветку вверх".

Результат:

Программа NetK. Перемещение узла сети (коммутатора) к другому узлу

Такого же результата можно было добиться, если нажать на кнопку "edit" узла с ip-адресом 10.32.198.239 и далее "Переместить ветку вниз".
